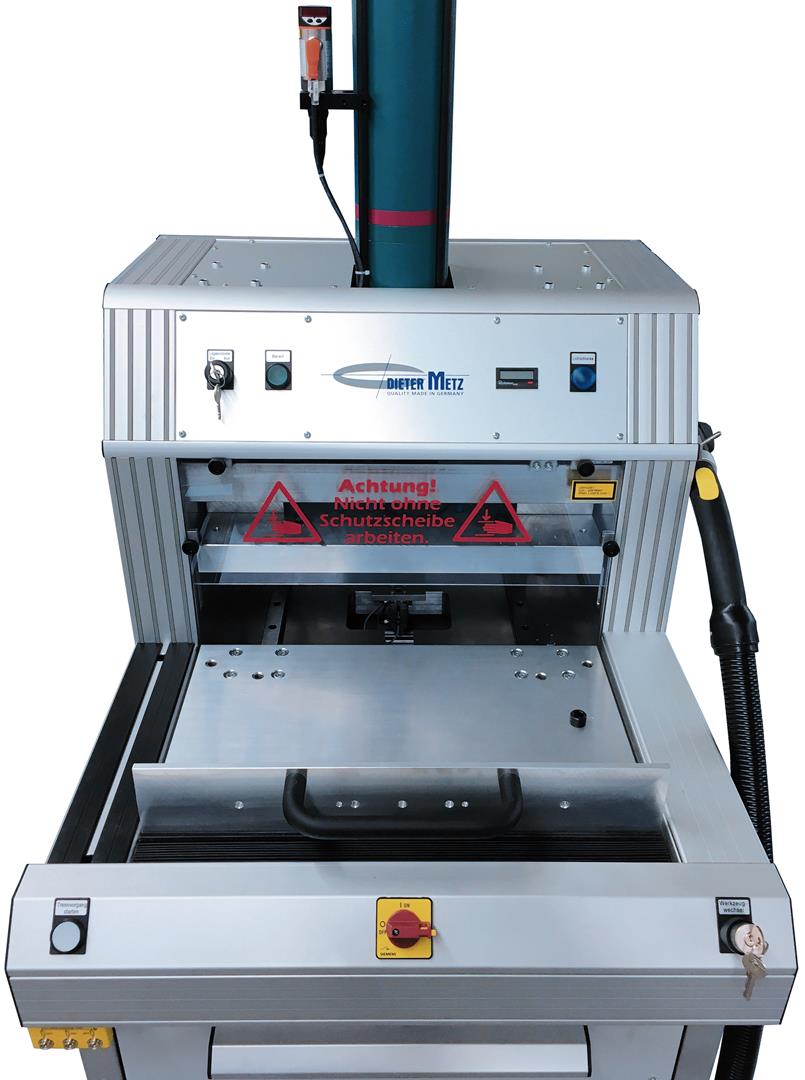

Nutzentrennmaschine HP-25/35 AL
{vsig}HP2535AL{/vsig}
Zum Trennen von ein- oder doppelseitig bestückten Leiterplatten mit Reststegen wurde die manuelle Nutzentrennmaschine entwickelt.
Sie eignet sich für Stückzahlen ab ca. 25.000 Nutzen / Jahr.
Durch den manuellen Tischeinschub und den geringeren Funktionsumfang gegenüber unserer HP-2000 ist diese Maschine die optimale und günstigere Lösung zum spannungsarmen Trennen von Leiterplatten mit unserem bewährten Trennverfahren.
Der Werkzeugwechsel mittels Schlüsseltaster mit Tippfunktion erlaubt einen einfachen und schnellen Werkzeugwechsel.
Eine integrierte Laserlichtschranke erkennt, wenn der Nutzen falsch eingelegt ist und unterbricht den Trennvorgang, sodass eine Beschädigung der Nutzen durch falsches Handling nahezu ausgeschlossen ist.
Ebenfalls erkennt die Lichtschranke das Eingreifen in die Maschine durch Dritte und stoppt sofort alle Bewegungen.
Durch Sicherheitsschalter überwachte Schutzscheiben aus bruchsicherem Europlex tragen zum Schutz des Bedieners bei.
Es können Werkzeuge der Größe 250mm x 380mm verbaut werden.
Die Trennmaschine mit Siemens LOGO Steuerung wird inkl. Untertisch und Staubsauger mit HEPA-Filter geliefert.
Zwei gleichzeitig von oben und unten in das Basismaterial eindringende Trennmesser übertragen die entstehende Materialverdrängung nicht auf die Leiterplatte, sondern nur auf den Abfallstreifen und gewähren hiermit eine schonende spannungsarme Trennung.
Selbstverständlich wird die Leiterplatte vor dem Trennvorgang im Werkzeug mit Druckstücken so gehalten, dass keinerlei Verwindung und Verspannung auftreten kann.
Der stufenlos einstellbare Druckzylinder erzeugt einen sanften Krafthub und verhindert hiermit eine Beschädigung der unmittelbar an den Trennstellen sitzenden Bauteile.
Unsere über 30-jährige Erfahrung im Schneiden und Trennen von Leiterplatten wird auch Sie überzeugen.
Höchste Präzision und optimale Funktionalität sind selbstverständlich.
| Technische Daten | |
| Netzanschluss | 230V 50Hz |
| Anschlussleistung | ca. 0,25kW |
| Nennstrom | ca. 0,8 A |
| Druckluftanschluss | 6 bar |
| Hub | 45mm |
| Trenndruck | max. 31kN |
| Gewicht | ca. 210kg |
