Magazinbe- / Entlader

AME-700

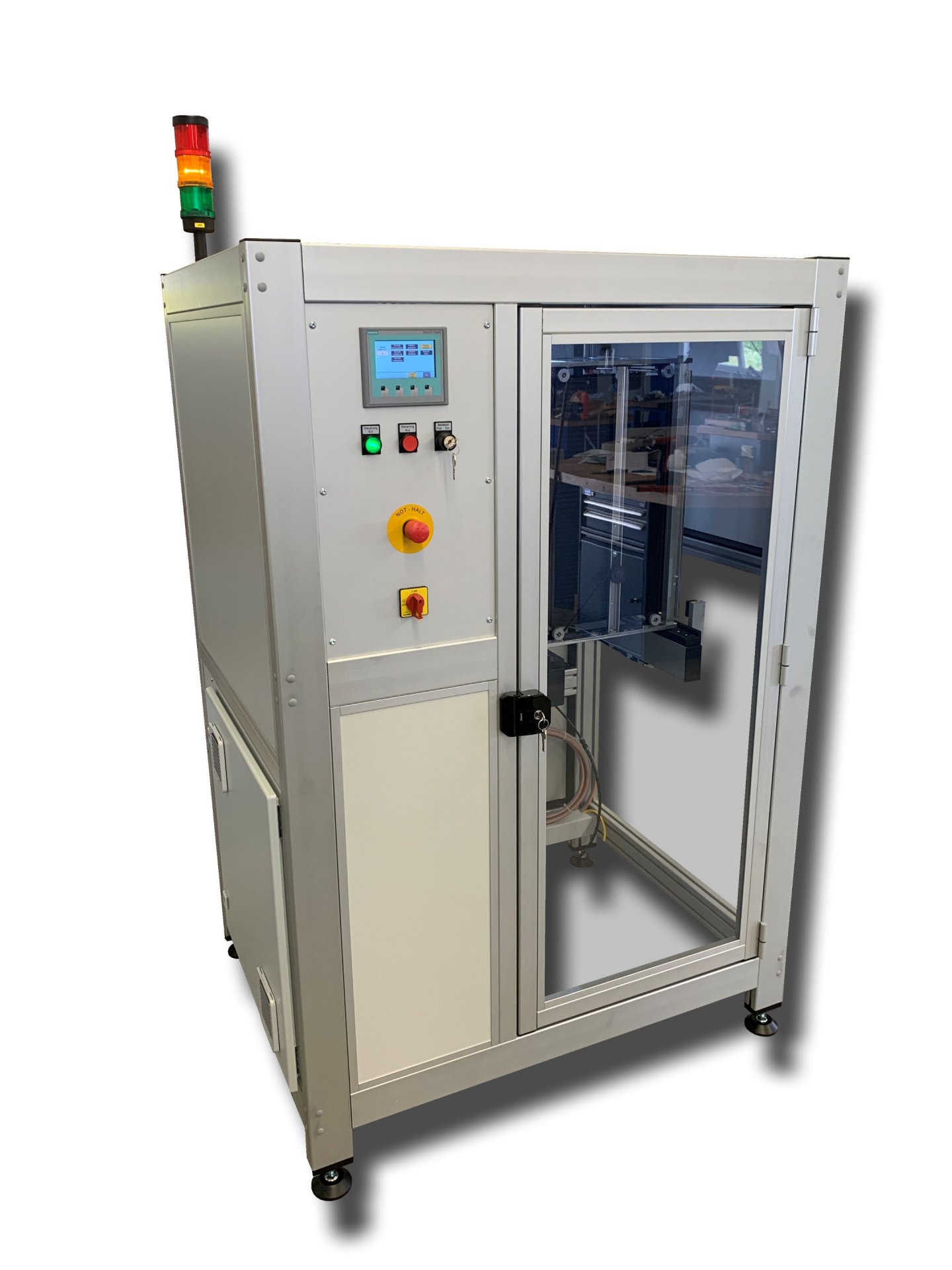

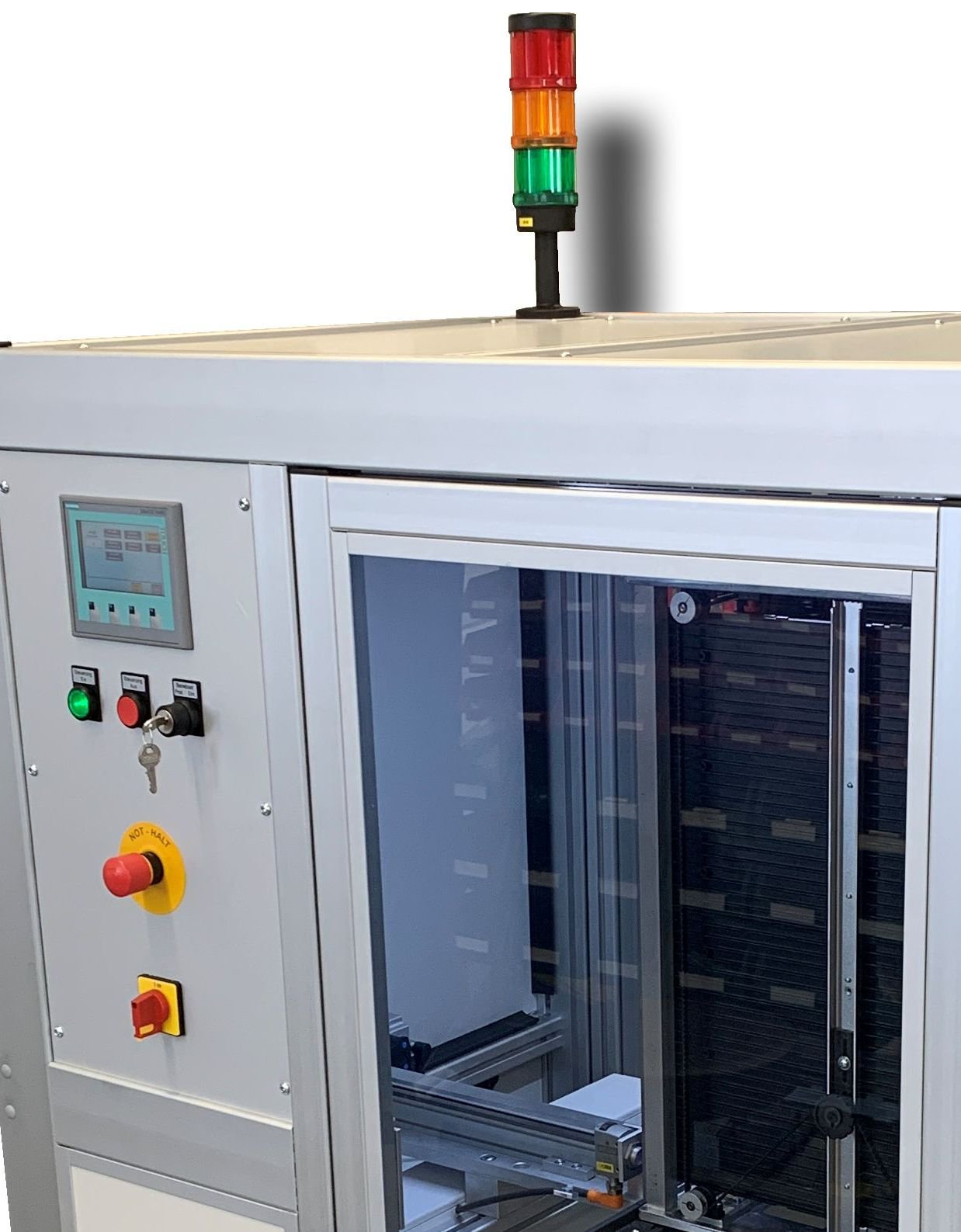

Magazinentlader AME-700

Die Magazinierstation AME-700 wird zur automatischen Beladung von Leiterplatten in einzelnen Prozessanlagen wie z.B. Nutzentrennern, Schablonendruckern, Bestücksysteme, Reflowöfen oder Testsystemen eingesetzt.

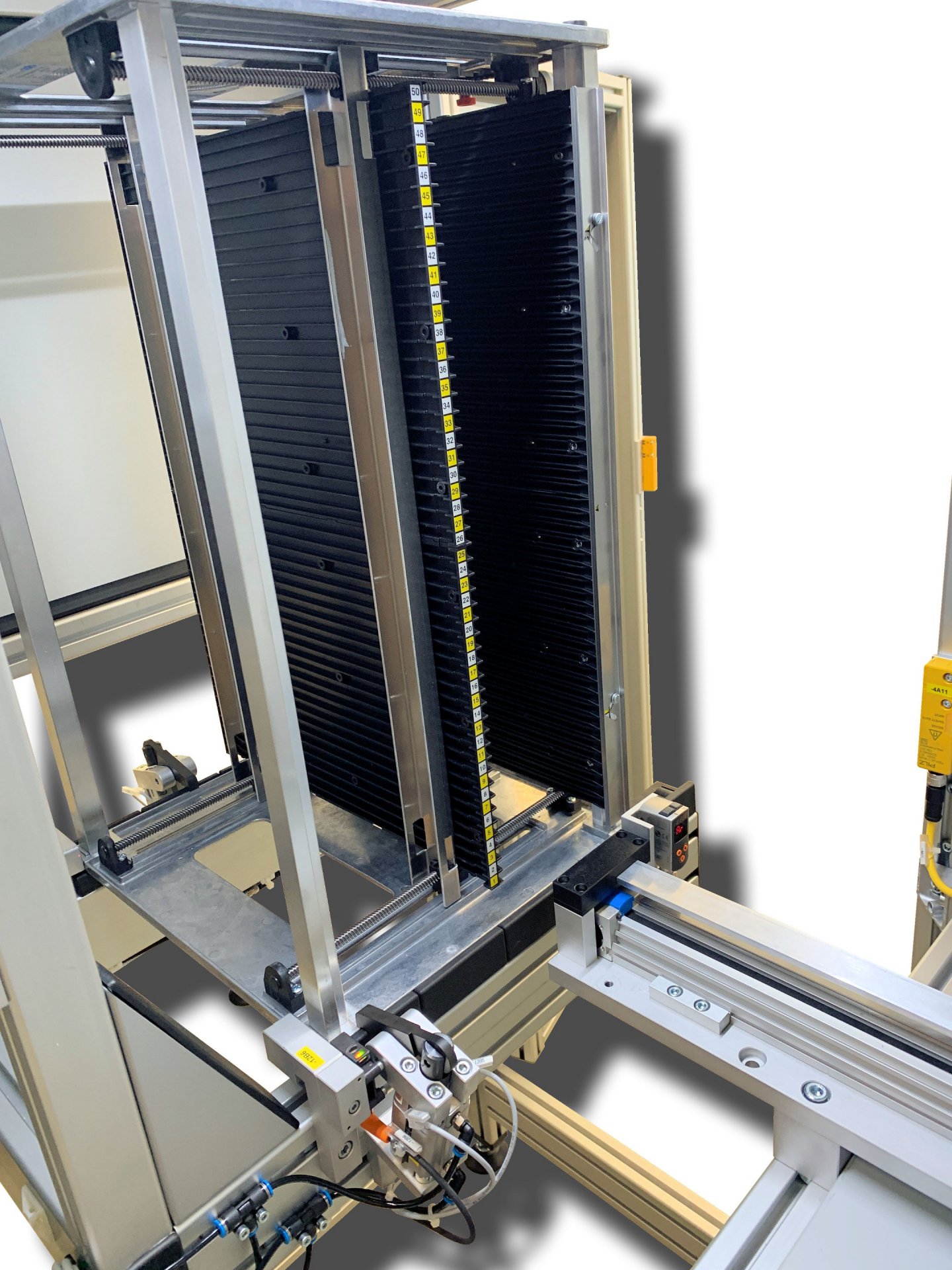

Der Entlader schiebt die Leiterplatten über einen elektrisch angetriebenen Ausschieber aus dem Magazin auf das Übernahmeband der nachfolgenden Anlage.

Ein Sensor erkennt beim Anfahren des Fachs automatisch, ob sich ein Nutzen in dem jeweiligen Fach befindet.

Falls nicht taktet der Entlader automatisch weiter.

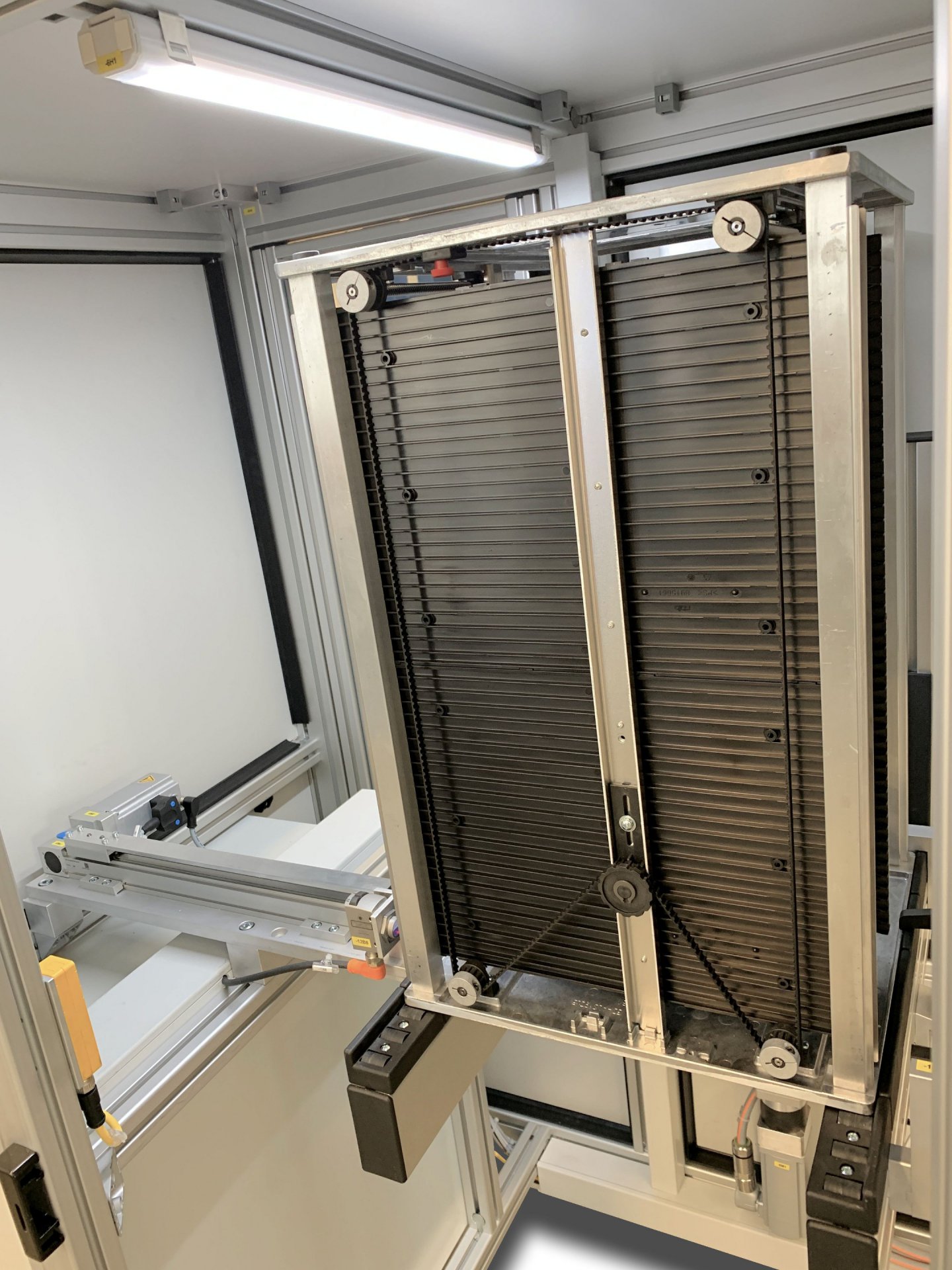

Am Ende fährt das Magazin in Entnahmeposition und die Magazinspanner öffnen automatisch.

Der Magazinwechsel erfolgt von Hand, das spannen des Magazins erfolgt automatisch.

Highlights

  • Automatische Erkennung der Leiterplatten
  • Automatisches Spannen des Magazins
  • Automatisches Lösen des Magazins

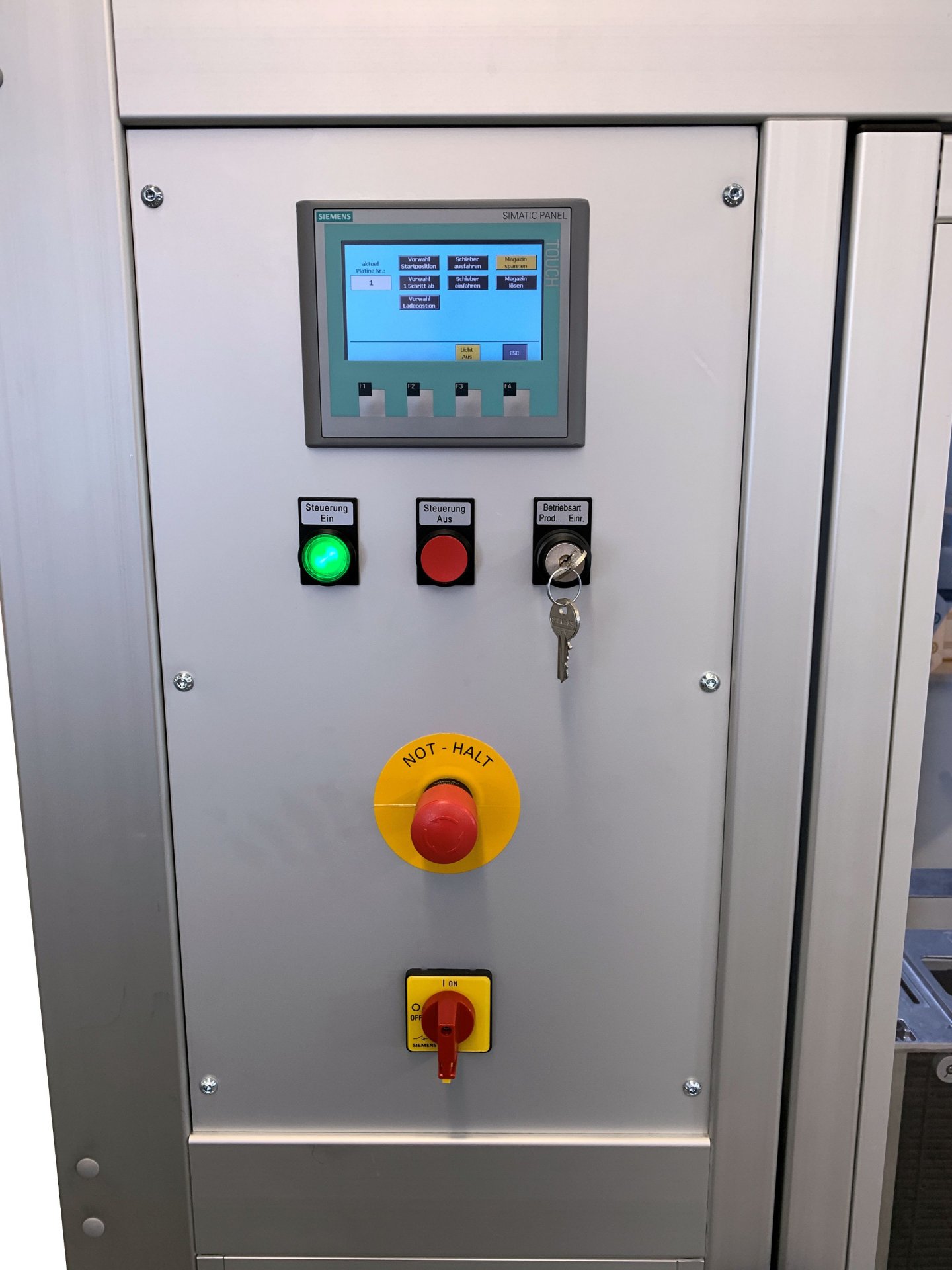

  • einfache Bedienung
  • Laserüberwachung
  • schnelle Einzeltakte
  • Erkennung der Transportsicherung
  • Kollisionserkennung

In Wunschgröße lieferbar





Maschinenkonfiguration

Transporthöhe

Transportrichtung

Bedienseite



Magazingröße

Magazin-Breite

Magazin-Länge

Magazin-Höhe

Slot-Abstand

Magazin-Slots



Leiterplattenformat

LP-Breite

LP-Länge

LP-Dicke



Anschlüsse

Elektrischer Anschluss

Leistungsaufnahme

Pneumatischer Anschluss



Maschinenbeschreibung

Länge x Breite x Höhe

Gewicht

Positioniergenauigkeit

Wiederholgenauigkeit

Geräuschpegel



950mm +/- 100mm

links nach rechts

vorne





320mm oder nach Wunsch

355mm oder nach Wunsch

563mm oder nach Wunsch

10mm oder größer

1-50





40 bis 250mm oder nach Wunsch

bis 342mm oder nach Wunsch

0,5 bis 4,5mm





230V 50/60 Hz

0,5 kW

6 bar





1100 x 850 x 1660mm

200kg

< 0,02mm (20°C +/- 1°C)

< 0,01mm (20°C +/- 1°C)

< 57dB(A)
