Nutzentrennmaschinen

HP-100

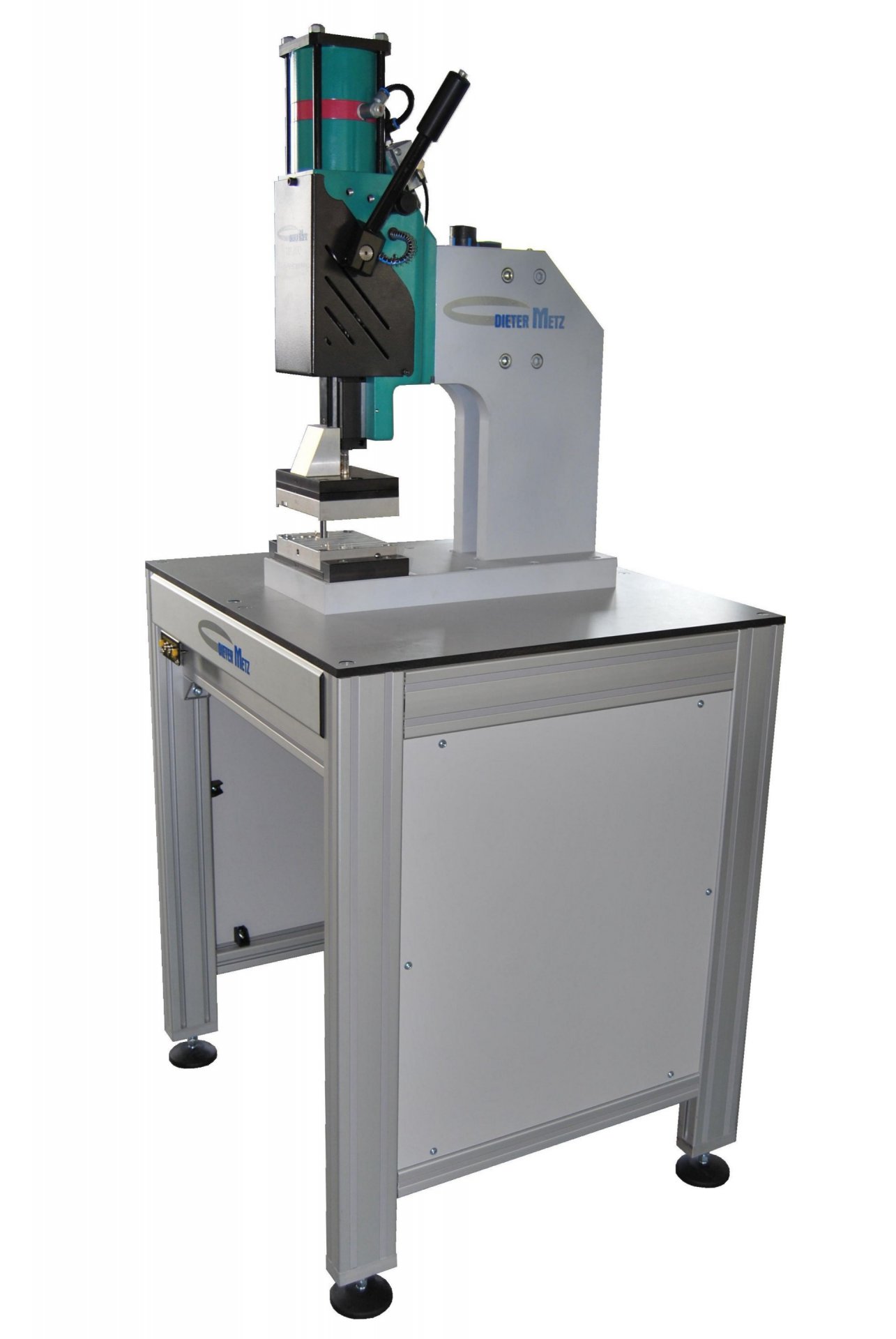

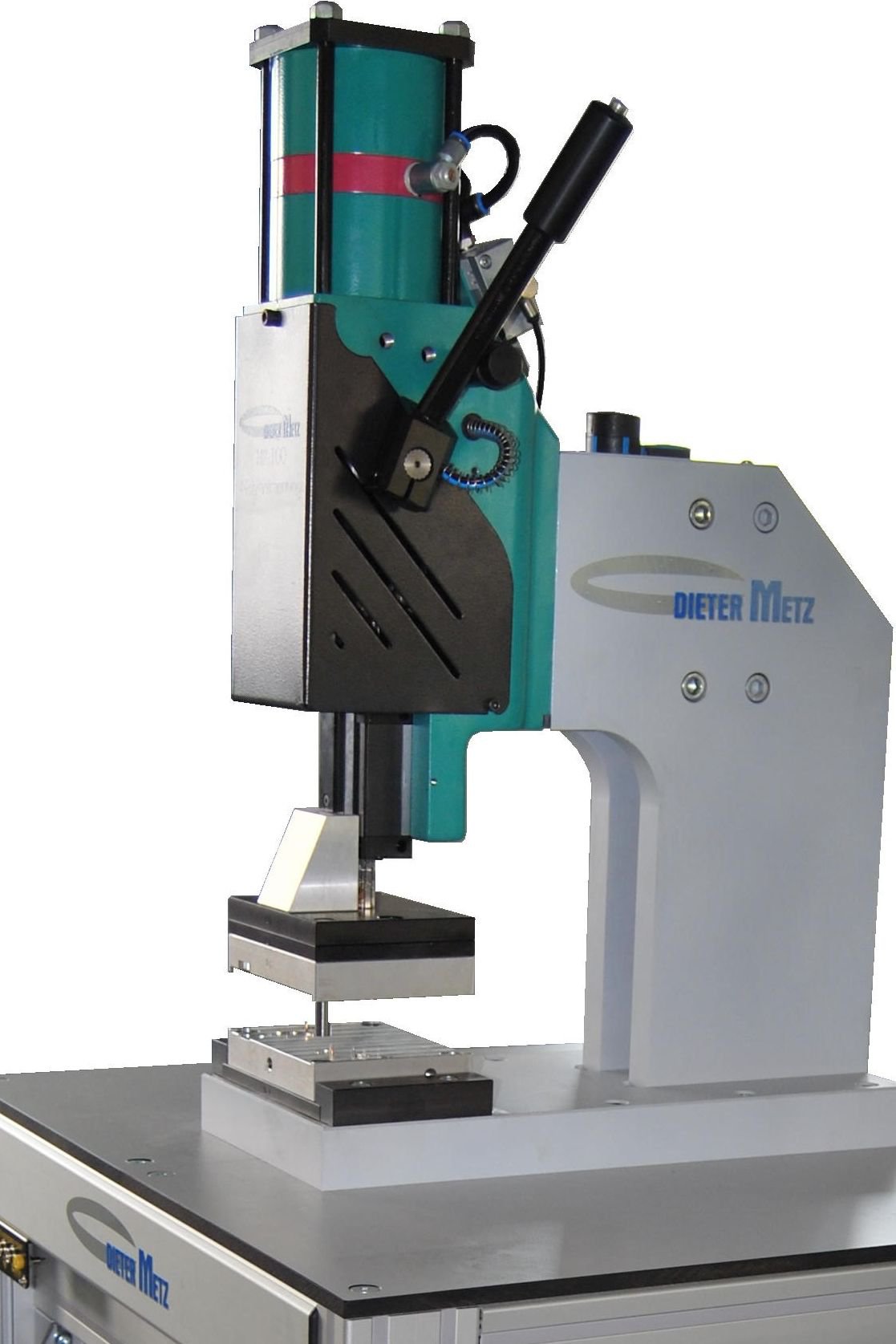

Low-Cost-Nutzentrenner HP-100

Zum kostengünstigen Trennen von ein- oder doppelseitig bestückten Leiterplatten mit Reststegen wurde die Nutzentrennmaschine HP-100 mit Handhebel entwickelt.

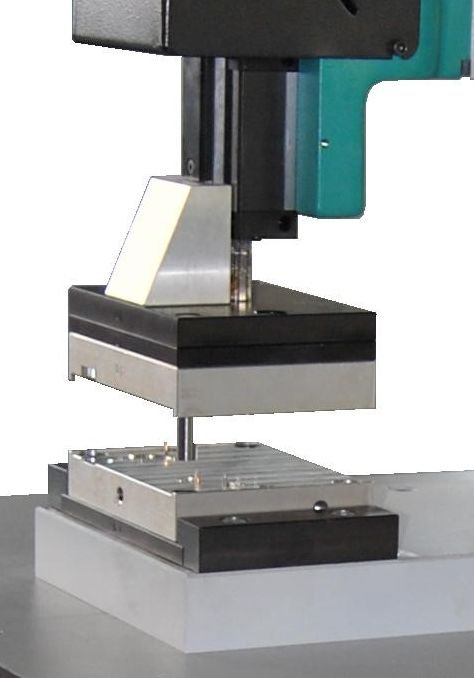

Zwei gleichzeitig von oben und unten in das Basismaterial eindringende Trennmesser übertragen die entstehende Materialverdrängung nicht auf die Leiterplatte, sondern nur auf den Abfallstreifen und gewähren hiermit eine schonende spannungsarme Trennung.

Selbstverständlich wird die Leiterplatte vor dem Trennvorgang im Werkzeug mit Druckstücken so gehalten, dass keinerlei Verwindung und Verspannung auftreten kann.

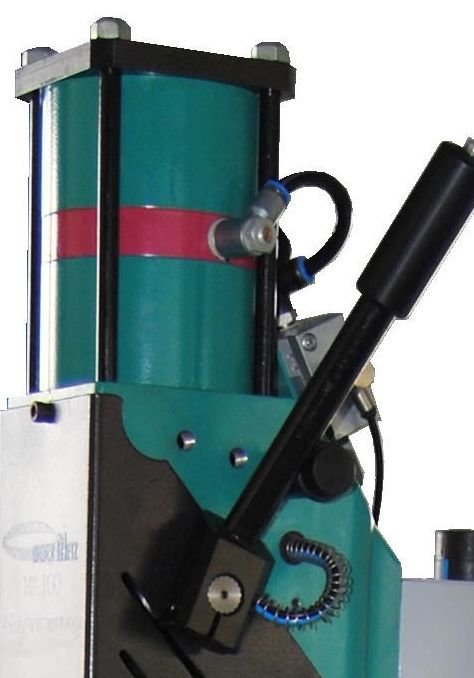

Der Druckzylinder erzeugt einen sanften Krafthub und verhindert hiermit eine Beschädigung der unmittelbar an den Trennstellen sitzenden Bauteile.
Unsere fast 50-jährige Erfahrung im Schneiden und Trennen von Leiterplatten wird auch Sie überzeugen.

Höchste Präzision und optimale Funktionalität sind selbstverständlich.

Highlights
  • Beißschneidverfahren für stressarme Trennung (<300μm/m)
  • Trennung in <5 Sek.
  • Stabiler Aufbau in C-Bauweise
  • Staubfreie Trennung
  • Auslösung Krafthub mittels Drucktaste
  • Handhebel
  • einfache Bedienung
  • schneller Werkzeugwechsel
  • Druckkraft bis zu 12kN
  • Earth-Bonding-Point
  • optionaler Stückzahlzähler
  • optional auf Rollen
Bedienseite vorne
Pneumatischer Anschluss 6 bar ungeölt
Max. Leiterplattengröße 30mm - 280mm
Maschinenmaße 680 x 630 x 1550mm
Positioniergenauigkeit < 0,05mm
Gewicht 100kg
max. Maschinenhub 35mm
Geräuschpegel < 75dB(A) (je nach LP-Material)
Werkzeuggröße 140 x 110mm
Wiederholgenauigkeit < 0,02mm
