Nutzentrennmaschinen

HP-25/35AL

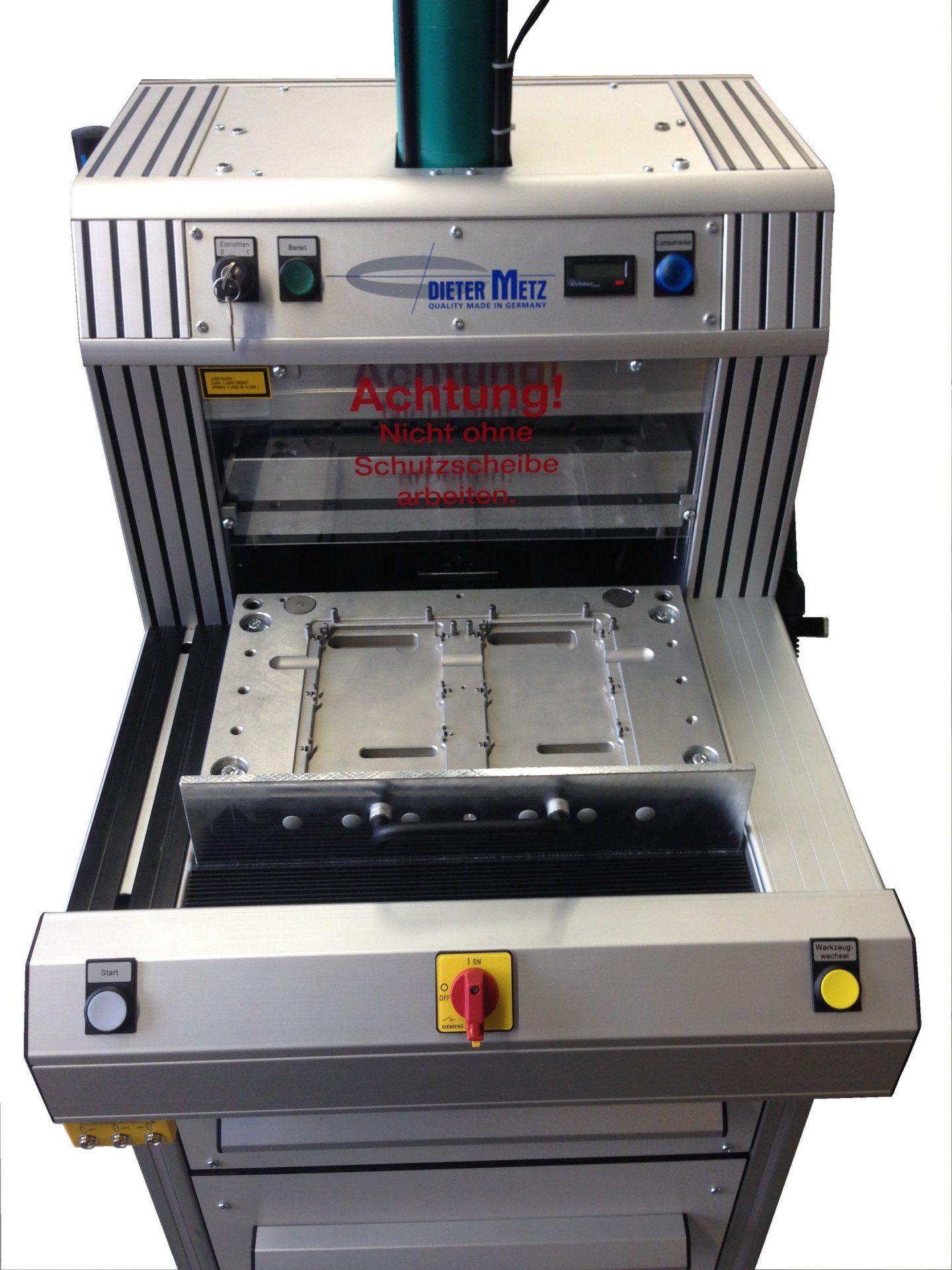

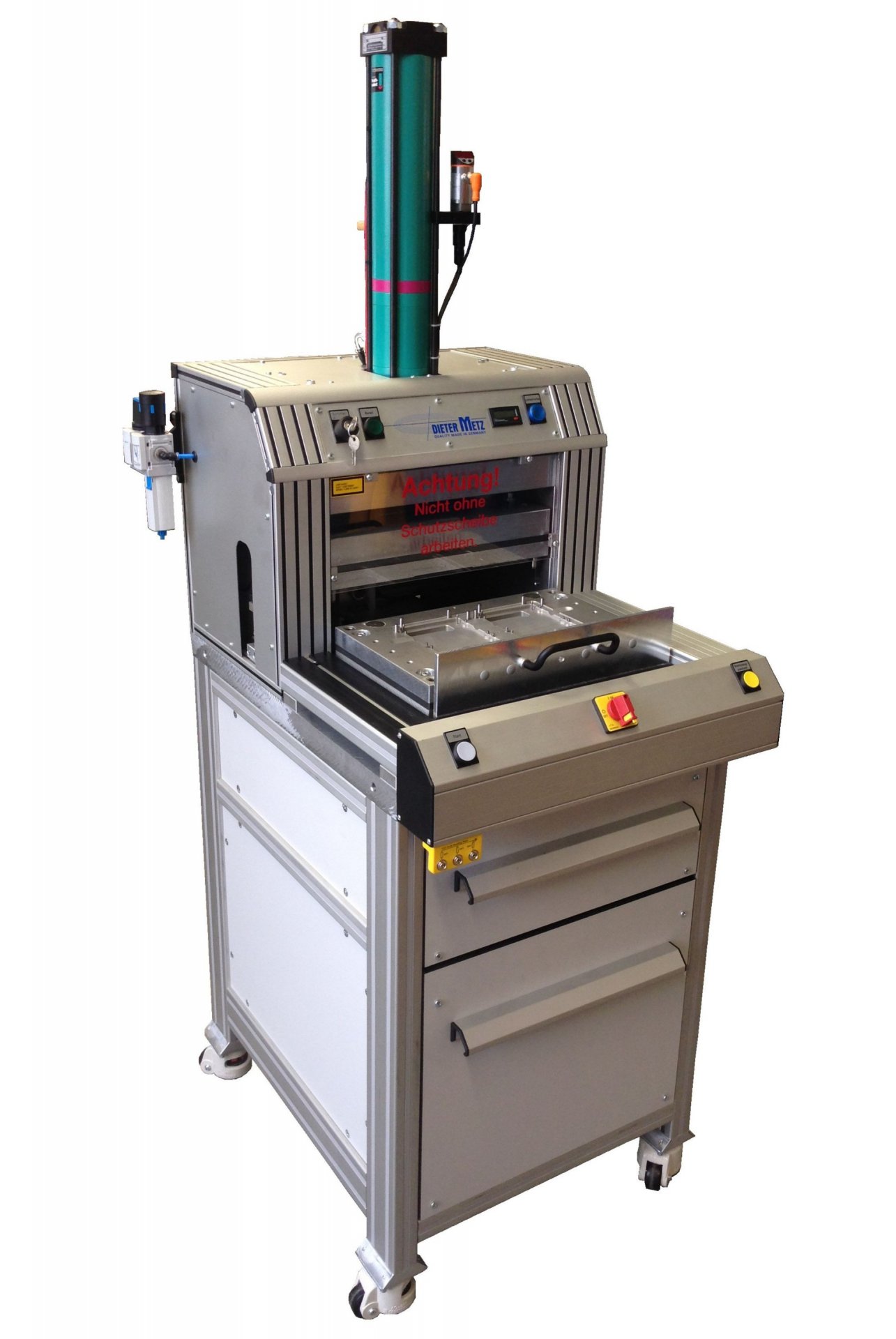

Offline-Nutzentrenner HP-25/35AL

Zum Trennen von ein- oder doppelseitig bestückten Leiterplatten mit Reststegen wurde die manuelle Nutzentrennmaschine entwickelt.

Zwei gleichzeitig von oben und unten in das Basismaterial eindringende Trennmesser übertragen die entstehende Materialverdrängung nicht auf die Leiterplatte, sondern nur auf den Abfallstreifen und gewähren hiermit eine schonende spannungsarme Trennung.

Selbstverständlich wird die Leiterplatte vor dem Trennvorgang im Werkzeug mit Druckstücken so gehalten, dass keinerlei Verwindung und Verspannung auftreten kann.

Der stufenlos einstellbare Druckzylinder erzeugt einen sanften Krafthub und verhindert hiermit eine Beschädigung der unmittelbar an den Trennstellen sitzenden Bauteile.

Unsere fast 50-jährige Erfahrung im Schneiden und Trennen von Leiterplatten wird auch Sie überzeugen.

Höchste Präzision und optimale Funktionalität sind selbstverständlich.

Highlights

  • Beißschneidverfahren für stressarme Trennung (<300μm/m)
  • Trennung des kompletten Nutzens in <5 Sek.
  • Staubfreie Trennung
  • einfache Bedienung
  • schneller Werkzeugwechsel
  • Laserlichtschranke
  • Druckkraft bis zu 74kN
  • optionales Werkzeugregal
  • optionales Kamerasystem
  • optionaler Barcodeleser
  • optionaler Deionisator

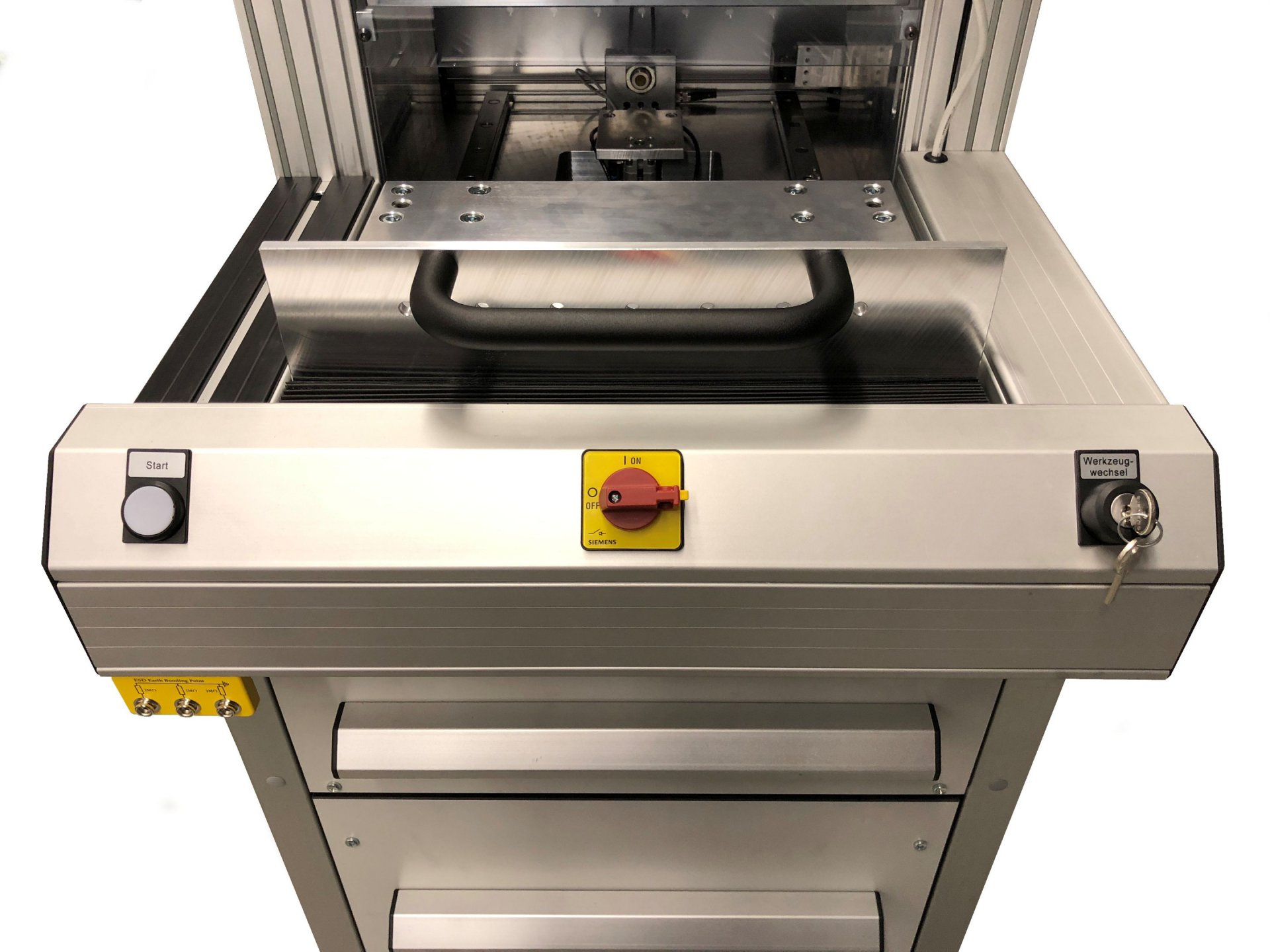

Bedienseite vorne

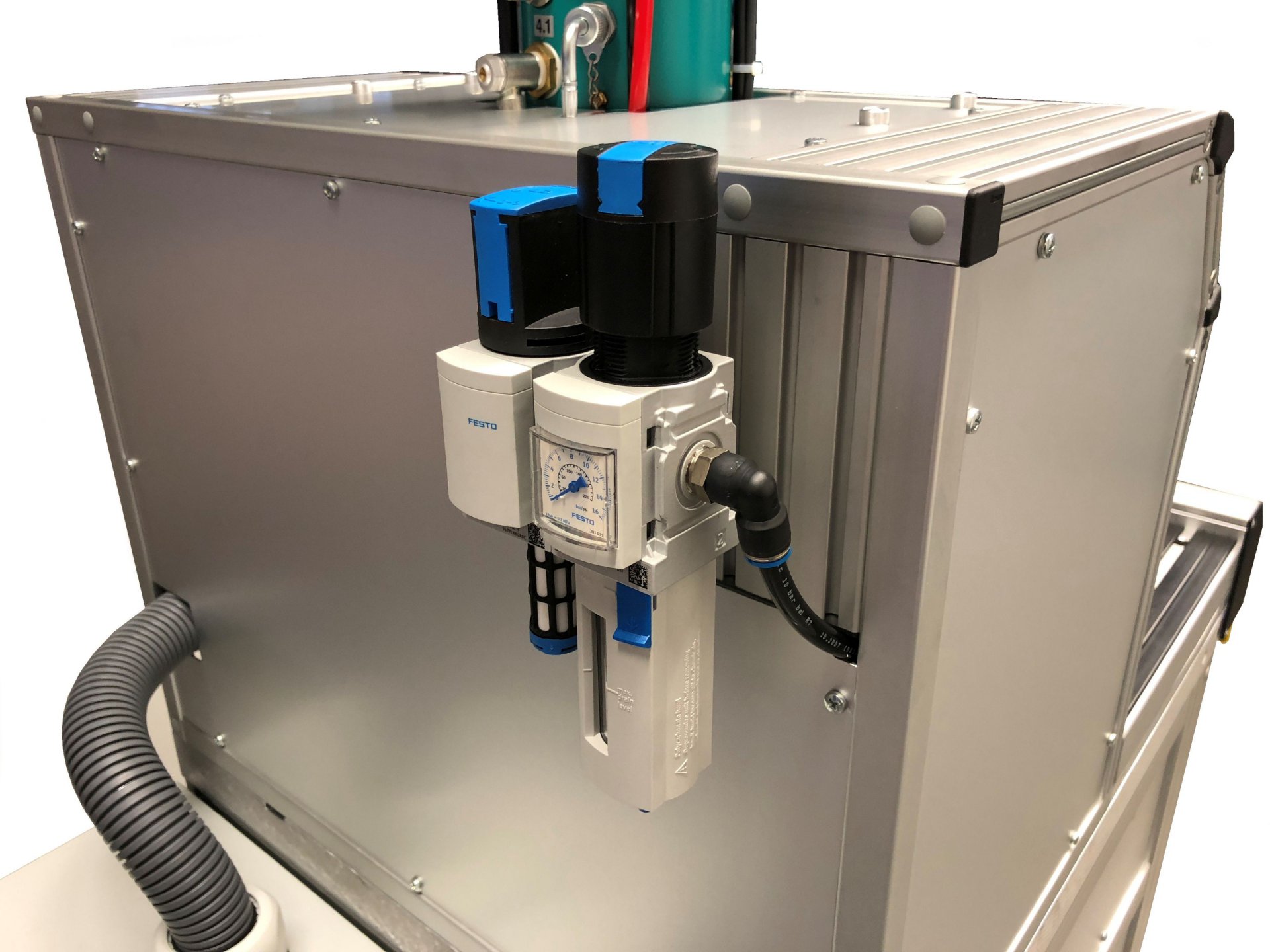

Pneumatischer Anschluss 6 bar ungeölt
Max. Leiterplattengröße 310mm x 240mm
Maschinenmaße 550 x 720 x 1750mm
Positioniergenauigkeit < 0,05mm
Gewicht ~ 220kg
max. Maschinenhub 50mm
Geräuschpegel < 75dB(A) (je nach LP-Material)
Werkzeuggröße 380mm x 250mm
Wiederholgenauigkeit < 0,02mm
Elektrischer Anschluss 230V 50/60 Hz
Leistungsaufnahme 0,6 kW
