Nutzentrennmaschinen

NTA-G

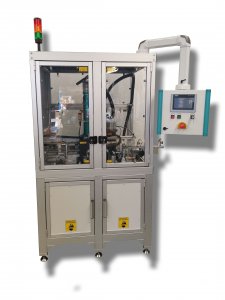

Inline-Nutzentrenner für geritzte Leiterplatten NTA-G

Automatisierte Nutzentrennung – wirtschaftlich, schonend und intelligent.

Die Besonderheiten der neuen Nutzentrennmaschine NTA-G liegen in der Koppelung des absolut parallelen V-Cut-Trennverfahrens mit automatischer Be- & Entladetechnik.

Dies ermöglicht die Weiterverarbeitung (z.B. Prüfen, Montage, Palettieren) der Einzelleiterplatte ohne manuelles Handling.

Durch die speziell geschliffenen Trennmesser wird die Leiterplatte schonend und ohne Späne getrennt.

Eine Reinigung nach dem Trennvorgang entfällt komplett.

Eventuelle Ausschussteile können direkt in der Maschine aussortiert und in einem seperaten Behälter gesammelt werden.

Ebenso werden sämtliche Randstreifen direkt in der Maschine entsorgt.

Eine hervorragende Wiederholgenauigkeit der Schnittpositionen wird durch die elektrischen Achsen realisiert.

Zusätzlich werden die Nutzen mittels Fangstiften positioniert.

Die Nutzentrennmaschine NTA-G ist lieferbar als:

  • Vollintegrierte Inline-Zelle
  • Inlinezelle mit integriertem Magazinentlader
  • Automatische Trennzelle mit manueller Be- & Entladung
Bedienseite vorne
Pneumatischer Anschluss 6 bar ungeölt
Max. Leiterplattengröße 350mm x 1000mm x 2,5mm
Maschinenmaße 1.600 x 1.000 x 2230mm
Positioniergenauigkeit < 0,1mm
Gewicht 570kg
max. Maschinenhub 50mm
Geräuschpegel < 75dB(A) (je nach LP-Material)
Wiederholgenauigkeit < 0,05mm
Elektrischer Anschluss 230V 50/60 Hz
Leistungsaufnahme 1,8 kW
