Schablonendrucker

SP-30/50

Kategorie: 2-Seiten-Spannung

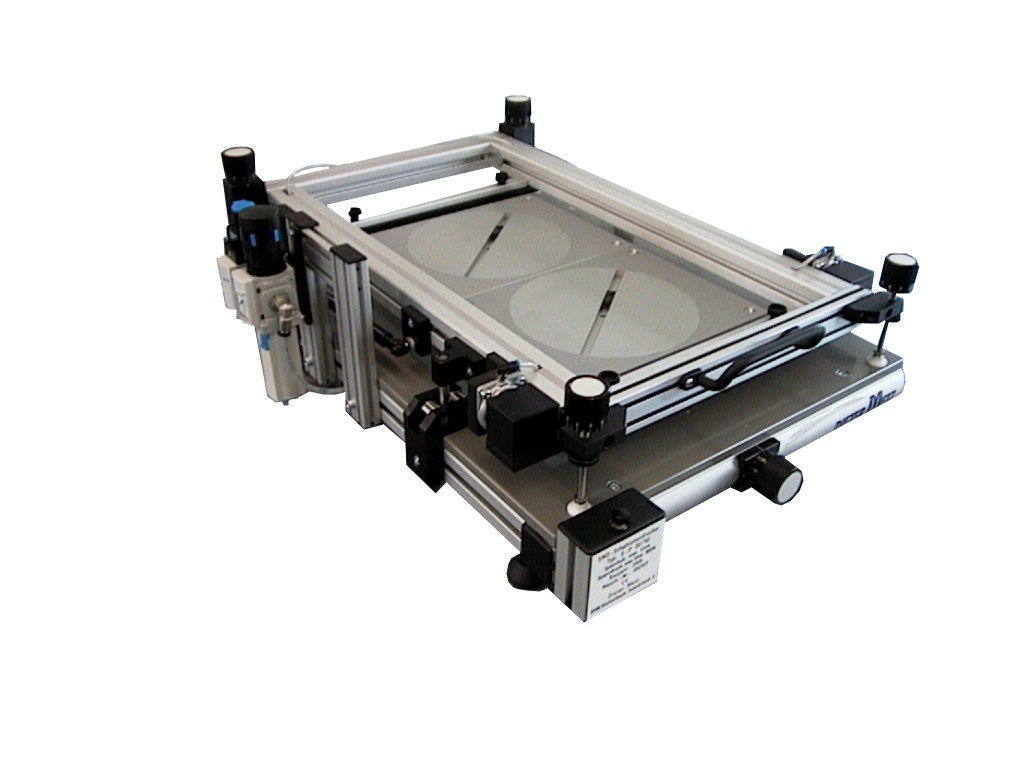

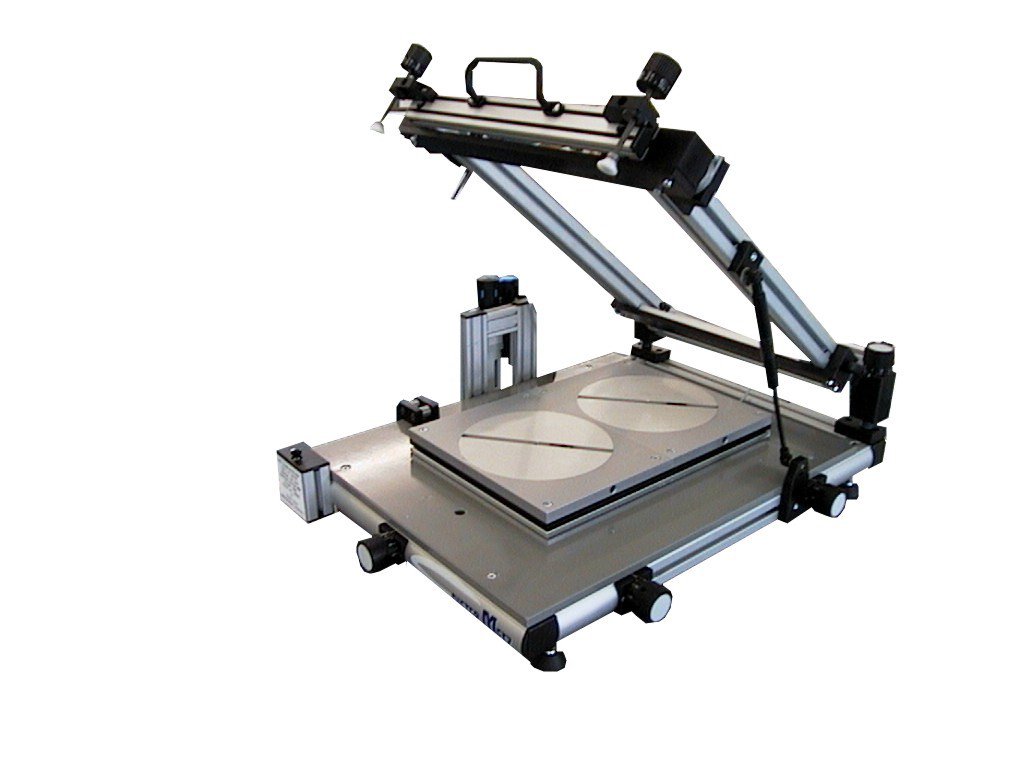

Manueller Schablonendrucker mit 2-Seiten-Spannung SP-30/50

Unsere Schablonendrucker sind manuelle Drucksysteme mit stabilem Rahmen aus ITEM-Profilsystemen und zeichnen sich durch eine sehr hohe Druckqualität aus.

Der solide Aufbau bietet bei einfachem Handling einen sauberen und reproduzierbaren Druck, auch bei kleinen Bauteilen und feinen Strukturen bis 0,3 mm.

Er eignet sich hervorragend zur Herstellung von Prototypen und kleinen Serien.

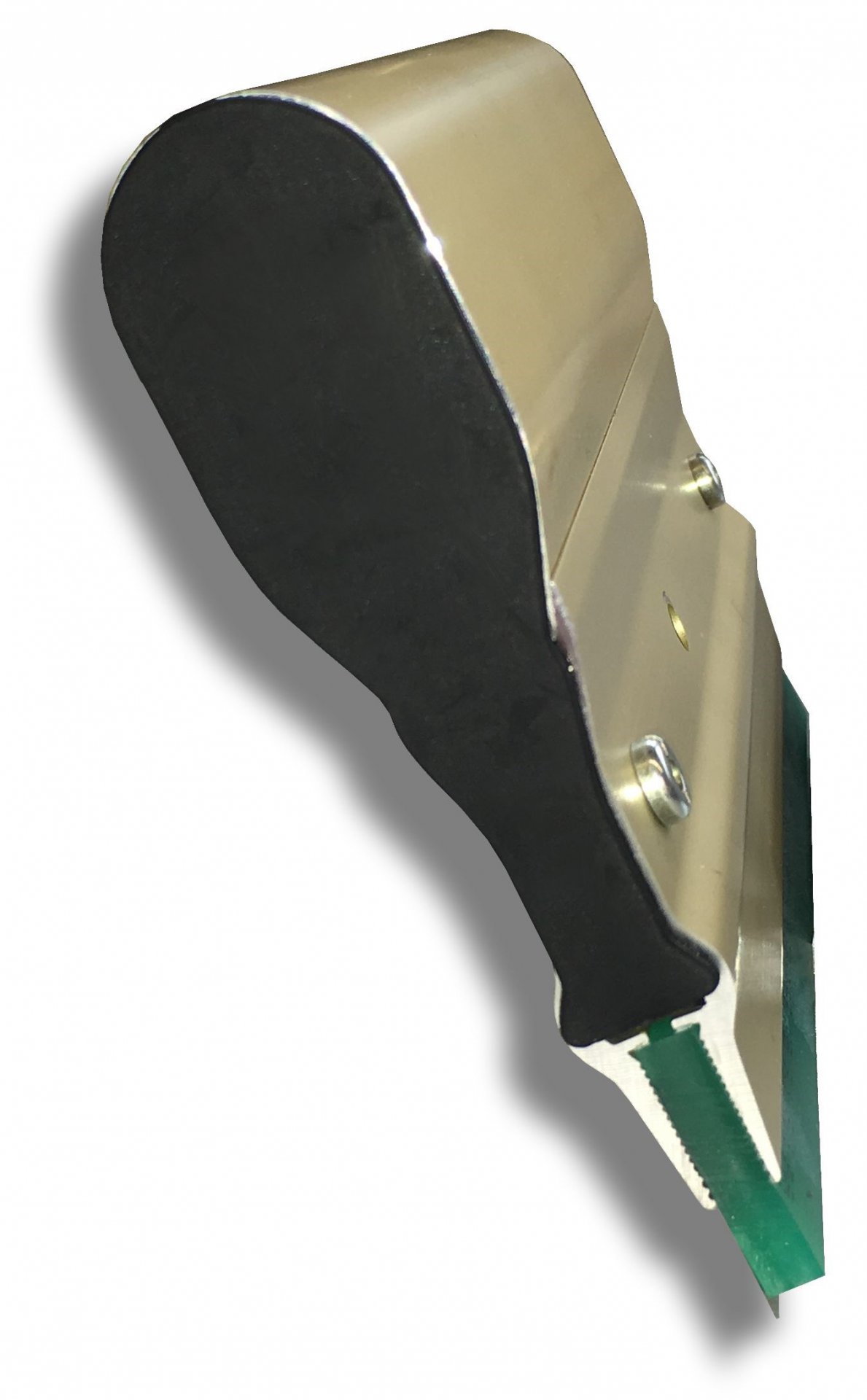

Mit dem Basismodell werden Leiterplatten mittels Handrakel bedruckt.

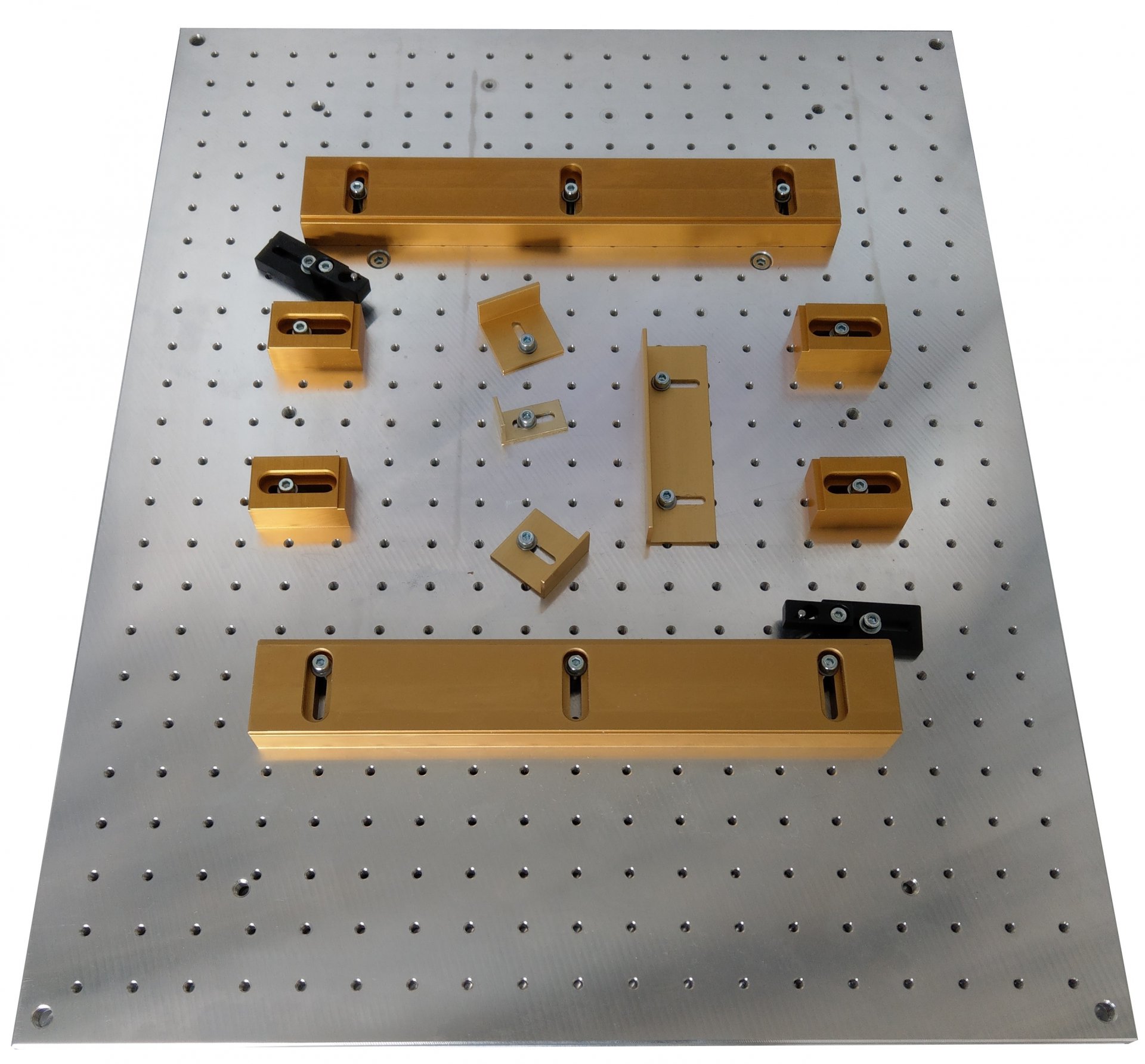

Dazu werden die Leiterplatten auf die Universalaufnahmeplatte oder die Drehtelleraufnahme aufgelegt und mechanisch fixiert.

Mittels Drehknöpfen kann die Druckausrichtung in X-Y und Theta Achse schnell und einfach vorgenommen werden.

Eine integrierte, pneumatische Tischabsenkung um 3mm sorgt für ein sauberes Trennen von Leiterplatte und Schablone und garantiert ein einwandfreies Druckbild.

Unsere Drucker sind in jeder beliebigen Größe lieferbar.

Highlights

  • hohe Wiederholgenauigkeit durch spiel- und wartungsfreie Lagerung der Druckschwinge in Nadellager
  • zusätzliche Rahmenfixierung in Nadellager geführt
  • Höhenverstellung in gehärteten und geschliffenen Gleitbuchsen um 10 mm spielfrei einstellbar
  • Feinverstellung des Drucktisches in X- Y- und Drehrichtung um 10 mm
  • schneller Wechsel der Druckschablone
  • inkl. pneumatischer Schablonenspannung in Druckrichtung mit stufenlos regelbarer Spannkraft
  • einfache Bedienung
  • Tischabsenkung um 3 mm
Bedienseite vorne
Pneumatischer Anschluss 6 bar ungeölt
Max. Leiterplattengröße 430mm x 280mm
Maschinenmaße 800 x 550 x 200mm
Positioniergenauigkeit < 0,02mm
Gewicht ~ 40kg
Wiederholgenauigkeit < 0,02mm
Schablonengröße Bis 300 x 500mm
Schablonenspannung pneumatisch
Spannhub 4mm
