Schablonendrucker

RP-584

Kategorie: 4-Seiten-Spannung

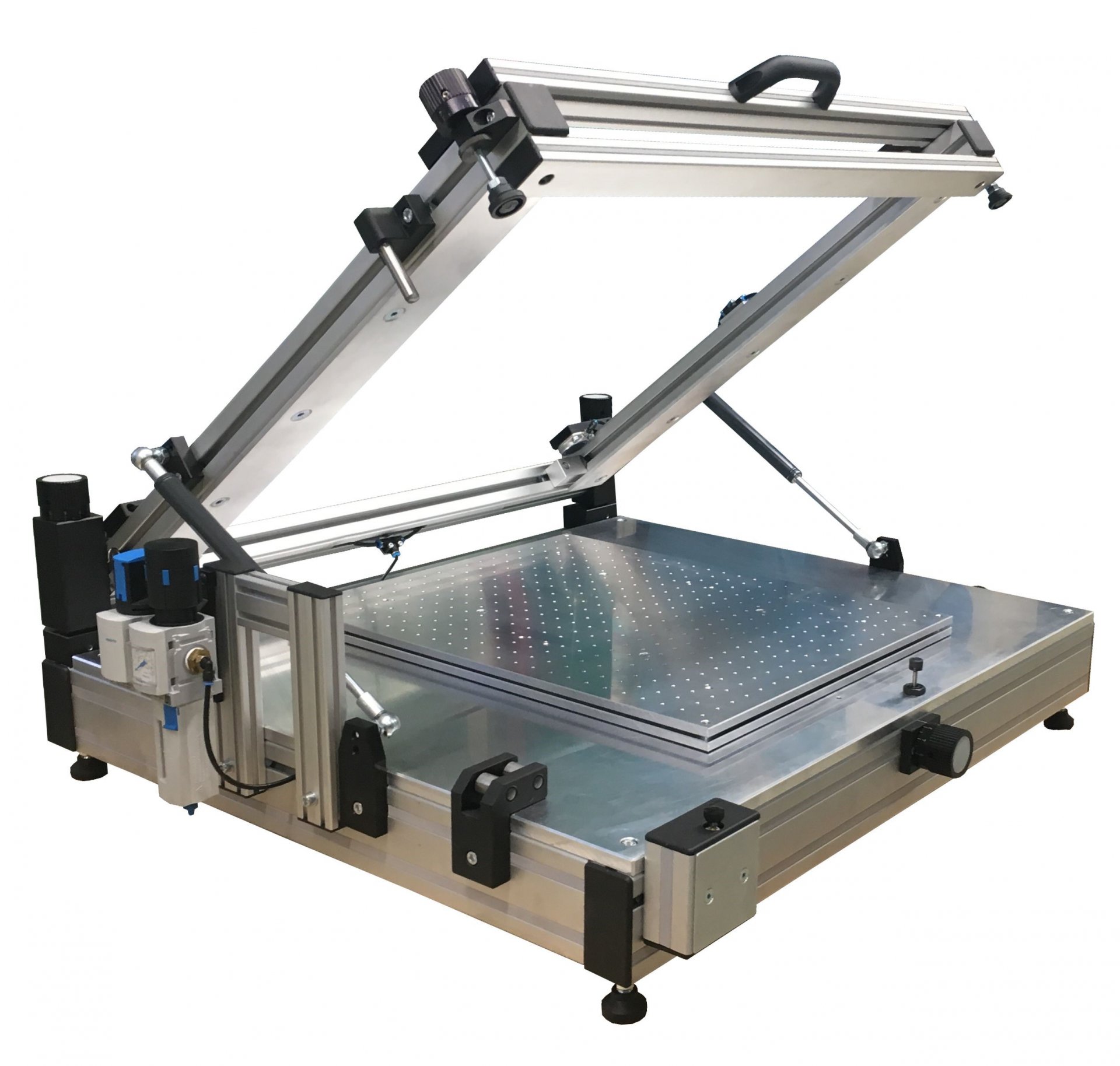

Manueller Schablonendrucker für Schnellspannrahmen RP-584

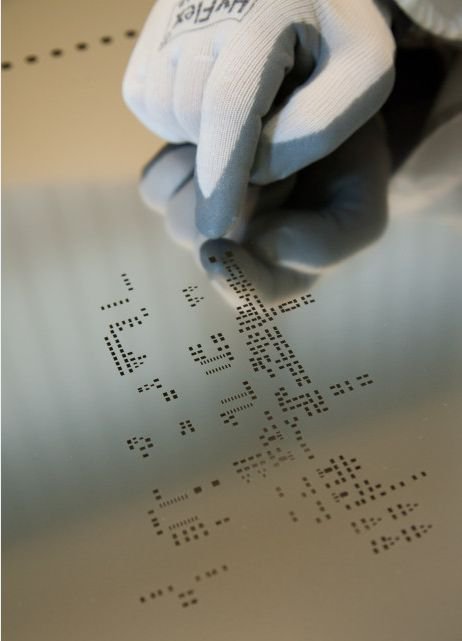

Unsere Schablonendrucker sind manuelle Drucksysteme mit stabilem Rahmen aus ITEM-Profilsystemen und zeichnen sich durch eine sehr hohe Druckqualität aus.

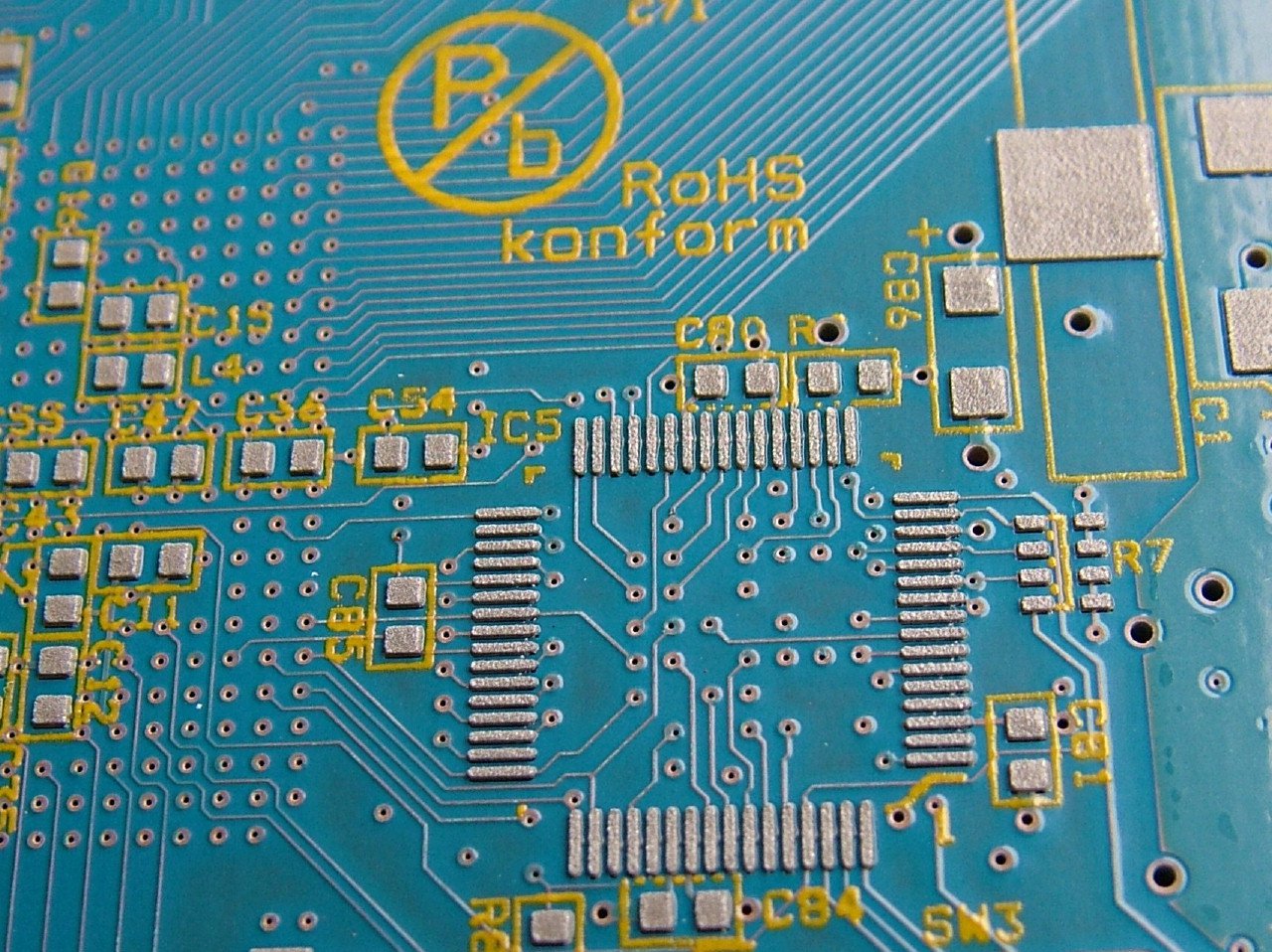

Der solide Aufbau bietet bei einfachem Handling einen sauberen und reproduzierbaren Druck, auch bei kleinen Bauteilen und feinen Strukturen bis 0,3 mm.

Er eignet sich hervorragend zur Herstellung von Prototypen und kleinen Serien.

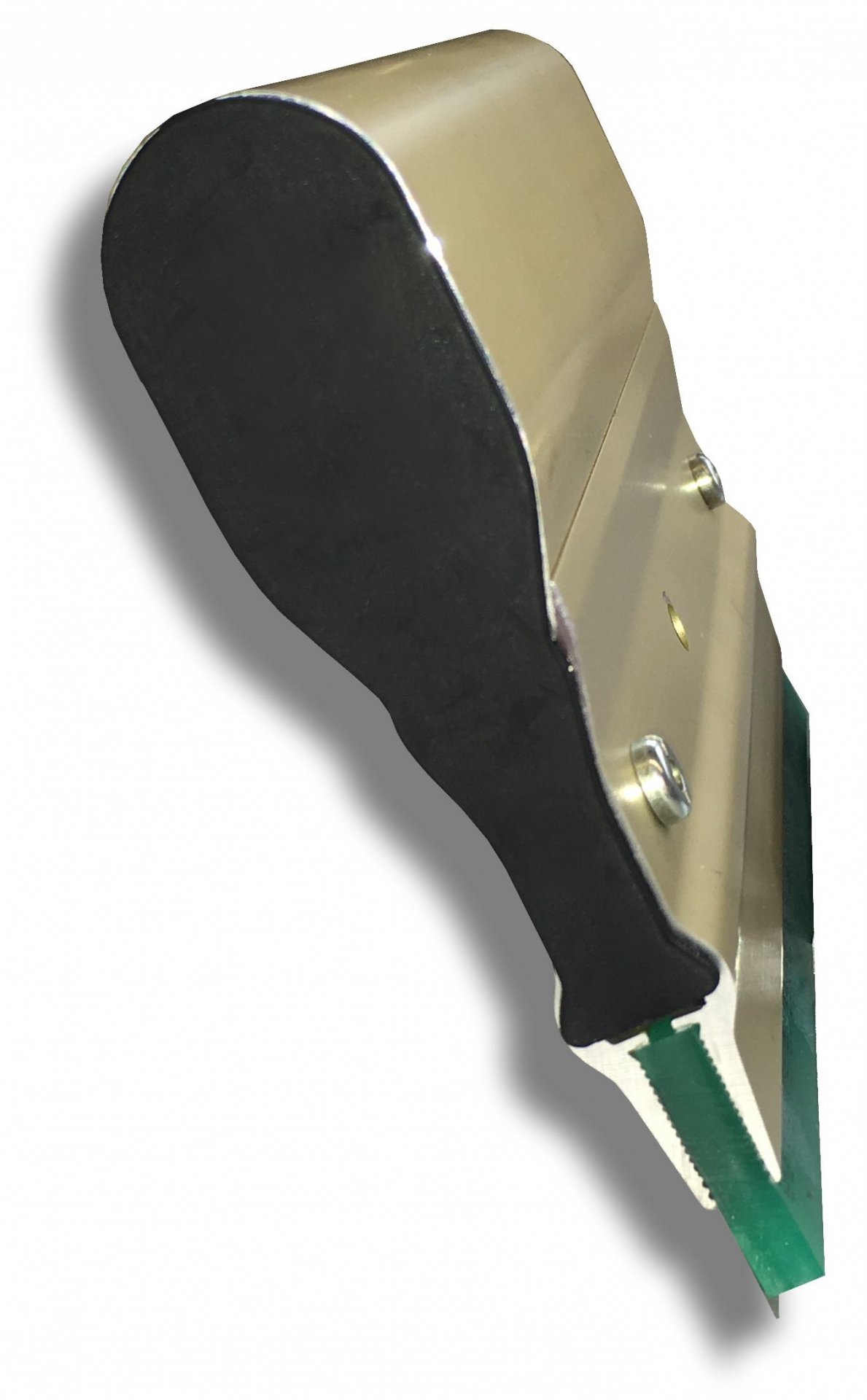

Mit dem Basismodell werden Leiterplatten mittels Handrakel bedruckt.

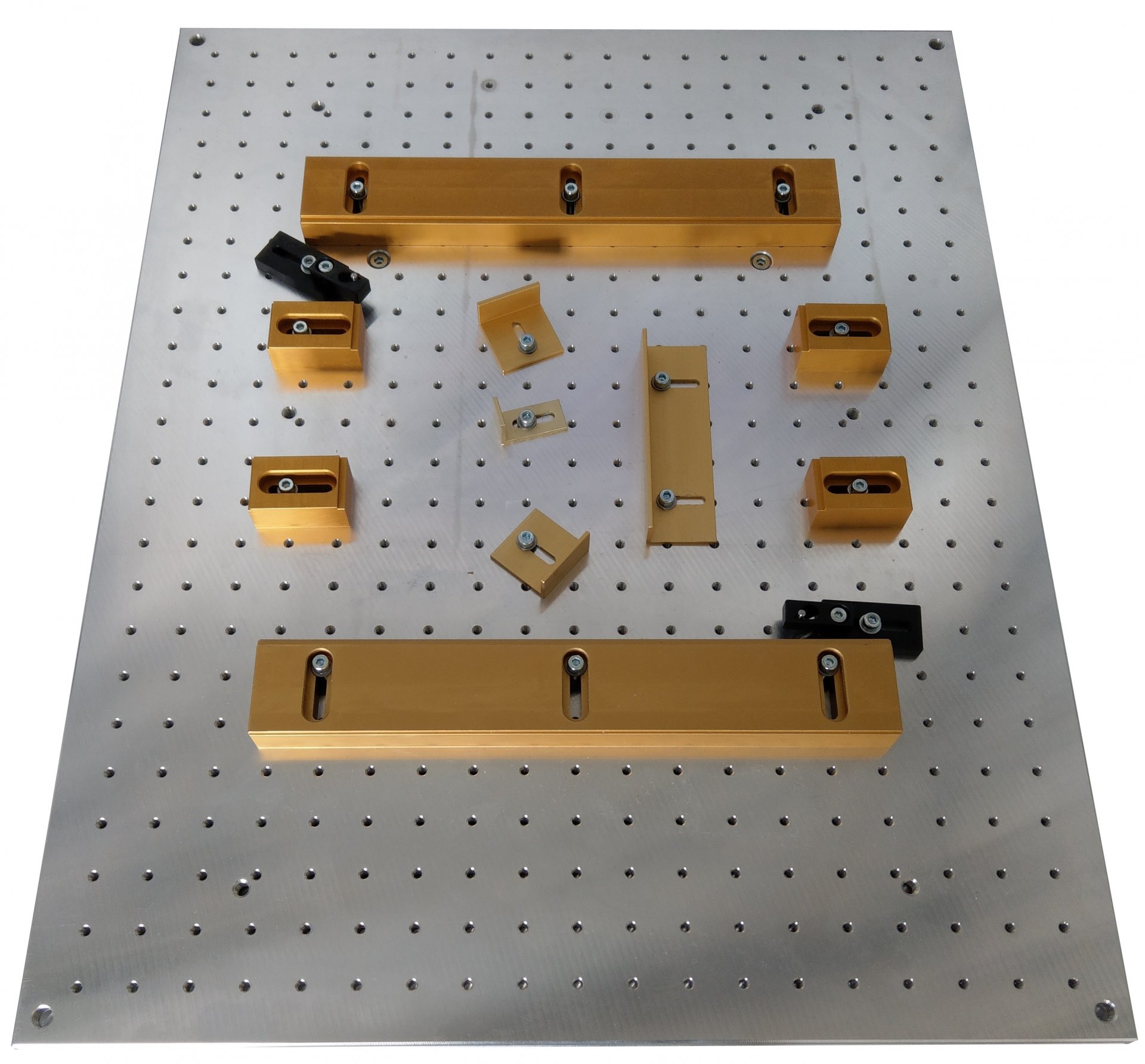

Dazu werden die Leiterplatten auf die Universalaufnahmeplatte oder die Drehtelleraufnahme aufgelegt und mechanisch fixiert.

Mittels Drehknöpfen kann die Druckausrichtung in X-Y und Theta Achse schnell und einfach vorgenommen werden.

Eine integrierte, pneumatische Tischabsenkung um 3mm sorgt für ein sauberes Trennen von Leiterplatte und Schablone und garantiert ein einwandfreies Druckbild.

Unsere Drucker sind in jeder beliebigen Größe lieferbar.



Highlights

  • hohe Wiederholgenauigkeit durch spiel- und wartungsfreie Lagerung der Druckschwinge in Nadellager
  • zusätzliche Rahmenfixierung in Nadellager geführt
  • Höhenverstellung in gehärteten und geschliffenen Gleitbuchsen um 10 mm spielfrei einstellbar
  • Feinverstellung des Drucktisches in X- Y- und Drehrichtung um 10 mm
  • schneller Wechsel des Druckrahmens
  • inkl. pneumatischer Rahmenspannung mit stufenlos regelbarer Spannkraft
  • einfache Bedienung
  • Tischabsenkung um 3 mm
Bedienseite vorne
Pneumatischer Anschluss 6 bar ungeölt
Max. Leiterplattengröße 600mm x 500mm
Maschinenmaße 1000 x 850 x 200mm
Positioniergenauigkeit < 0,02mm
Gewicht ~ 45kg
Wiederholgenauigkeit < 0,02mm
Schablonengröße 584mm x 566mm oder nach Wunsch
Schablonenspannung pneumatische Rahmenspannung
Spannhub 4mm
