Schablonendrucker

R-RP-58/58AP

Kategorie: 4-Seiten-Spannung

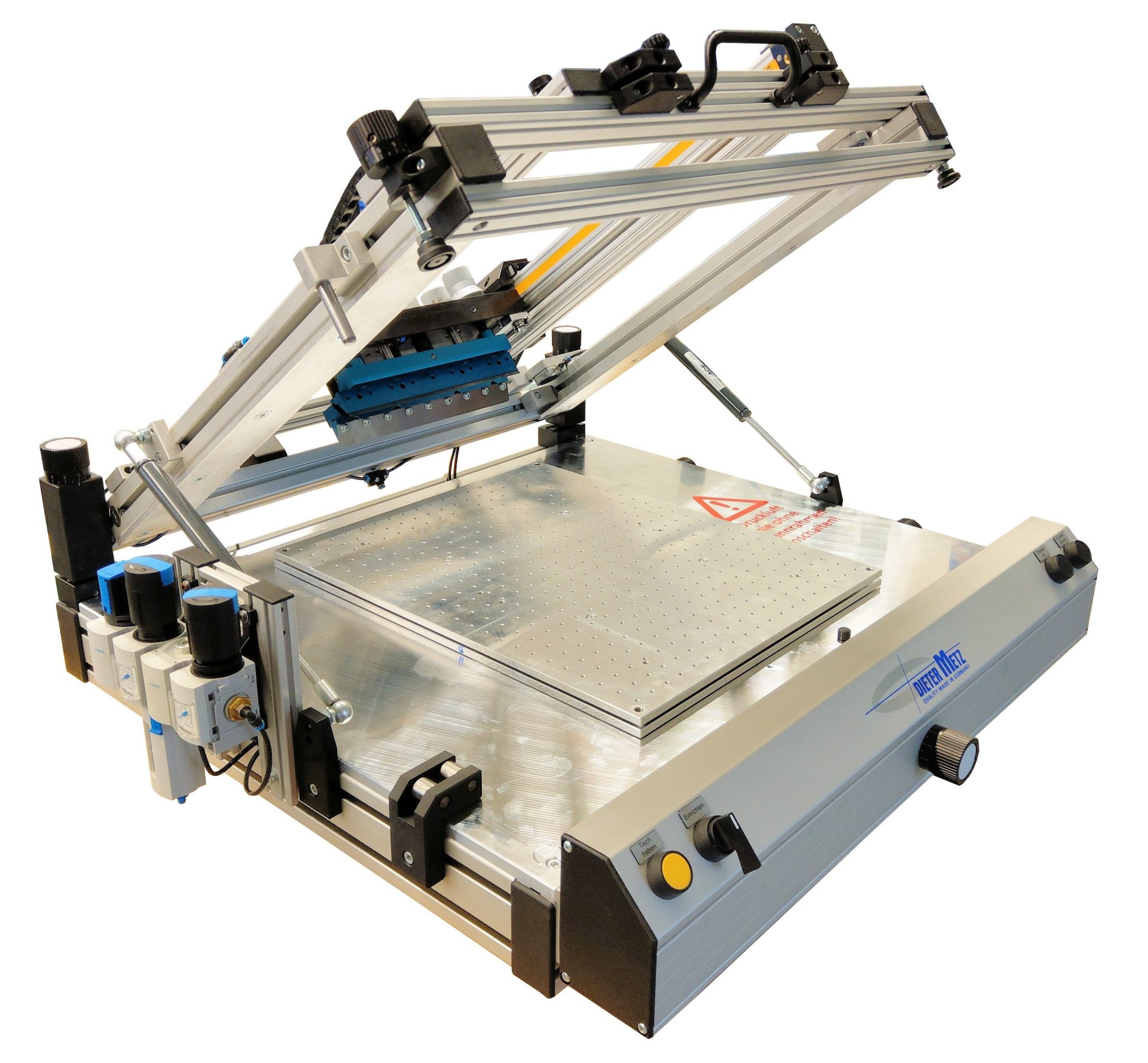

Halbautomatischer Schablonendrucker für Schnellspannrahmen R-RP-58/58AP

Unser Schablonendrucker R-RP-58/58AP ist ein halbautomatisches Drucksystem mit stabilem Rahmen aus ITEM-Profilsystemen und zeichnet sich durch eine sehr hohe Druckqualität aus.

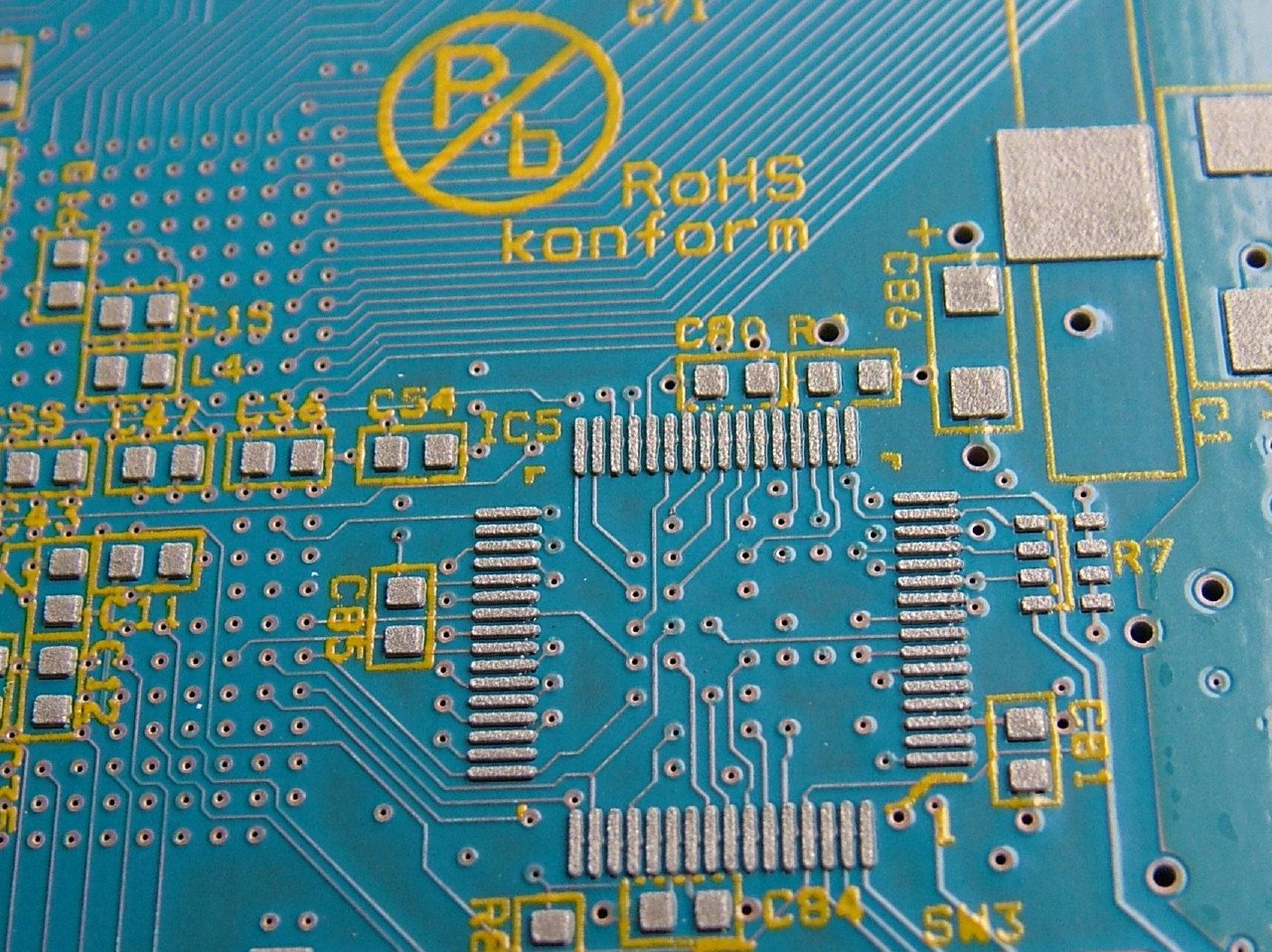

Der solide Aufbau bietet bei einfachem Handling einen sauberen und reproduzierbaren Druck, auch bei kleinen Bauteilen und feinen Strukturen bis 0,3 mm.

Er eignet sich hervorragend zur Herstellung von Prototypen und kleinen Serien.

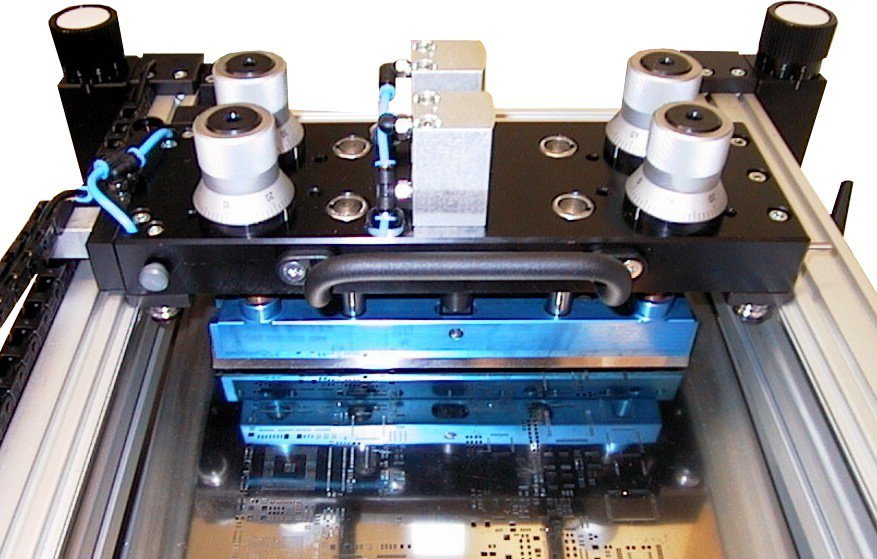

Mit dem Modell R-RP-58/58AP werden Leiterplatten mittels Druckkopf mit Doppelrakel und pneumatischem, ruckelfreiem Antrieb bedruckt.

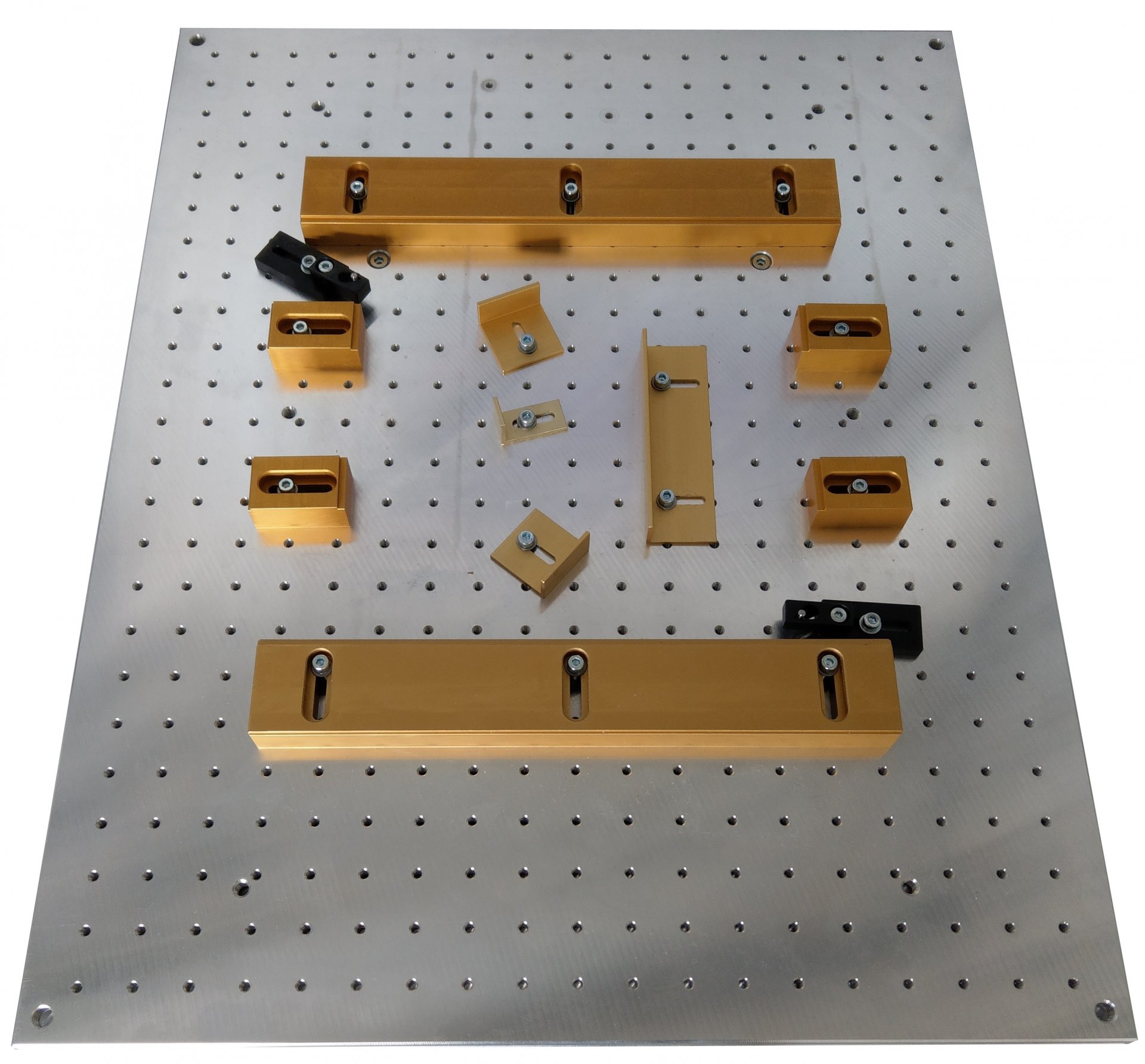

Dazu werden die Leiterplatten auf die Universalaufnahmeplatte oder die Drehtelleraufnahme aufgelegt und mechanisch fixiert.

Mittels Drehknöpfen kann die Druckausrichtung in X-Y und Theta Achse schnell und einfach vorgenommen werden.

Eine automatische, pneumatische Tischabsenkung um 3mm sorgt für ein sauberes Trennen von Leiterplatte und Schablone und garantiert ein einwandfreies Druckbild.

Unsere Drucker sind in jeder beliebigen Größe lieferbar.

Highlights

  • hohe Wiederholgenauigkeit durch spiel- und wartungsfreie Lagerung in Nadellager
  • zusätzliche Rahmenfixierung
  • Höhenverstellung in gehärteten und geschliffenen Gleitbuchsen um 10 mm spielfrei einstellbar
  • Feinverstellung des Drucktisches in X- Y- und Drehrichtung um 10 mm

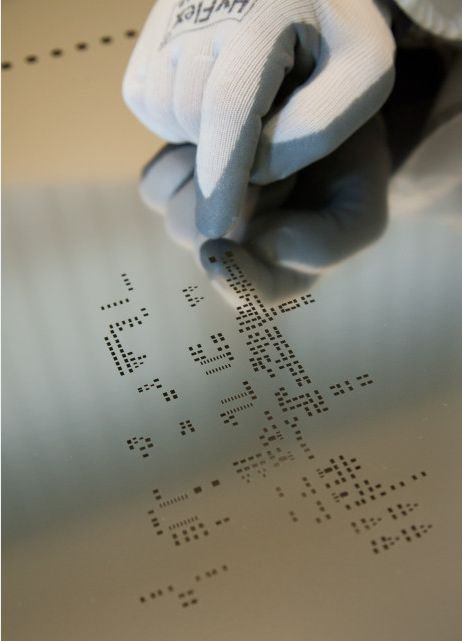

  • schneller Wechsel der Druckschablone
  • inkl. pneumatischer Rahmenspannung mit stufenlos regelbarer Spannkraft
  • Doppelrakel mit Präzisionsrollenführung und automatischer Rakelumschaltung
  • Ruckelfreier Rakelantrieb mittels Linearzylinder mit Fettfüllung
  • Tischabsenkung um 3 mm
Bedienseite vorne
Pneumatischer Anschluss 6 bar ungeölt
Max. Leiterplattengröße 600mm x 500mm
Maschinenmaße 1000 x 850 x 270mm
Positioniergenauigkeit < 0,02mm
Gewicht ~ 58kg
Wiederholgenauigkeit < 0,02mm
Schablonengröße 584mm x 566mm oder nach Wunsch
Schablonenspannung pneumatische Rahmenspannung
Spannhub 4mm
